配电柜中的二次线号管你了解多少？有哪些工艺标准？

在电气行业中，配电柜内的元器件都需要用电线和端子排等辅件连接起来，横屏竖线的走线中总会出现线号管的标识。若二次人员在接线过程中出现不规范的操作，会给排查故障和维护带来一定的影响。因此，配电柜中的二次线号管需要正确使用工艺规范，下面就线号管的工艺标准继续讲解。

一、正确方向

关于线号管的常识：线号管的方向问题，号码管又称线号管，可以很确定的说：套取号码管是有一定方向的。

1、号码管水平方向或置于接线端子两侧时，号码管文字方向从左往右读数。

2、号码管垂直方向或置于接线端子上下两侧时，号码管文字方向从下至上读取。

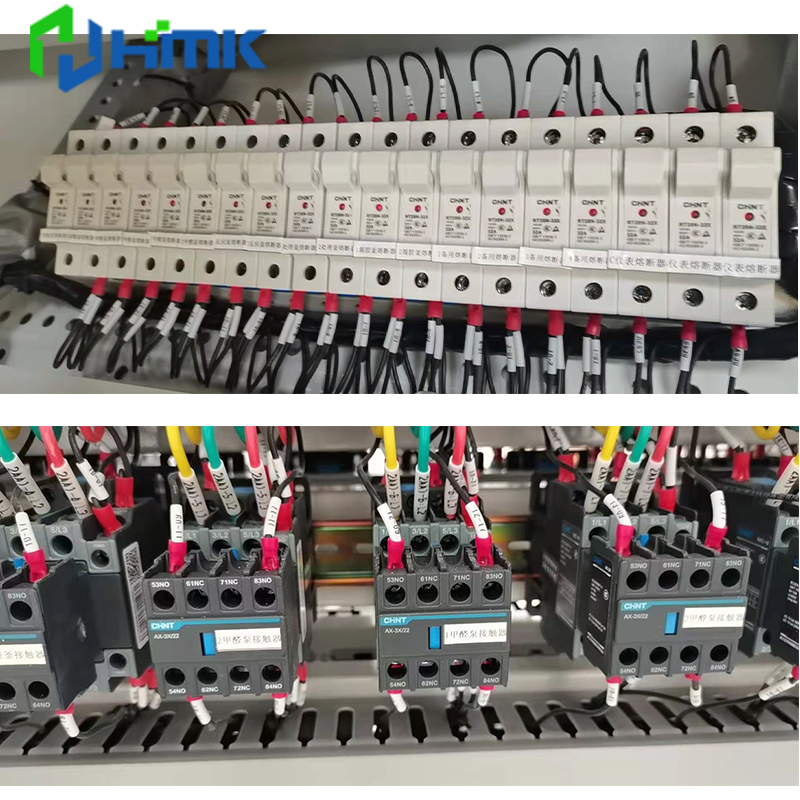

3、如图所示：号码管在不同角度时，文字方向视相位角而定。

例如：当套管方向在1，3角时，文字方向从下往上读取。

例如：当套管方向在2，4角时，文字方向从上往下读取。

二、号码管的正确使用

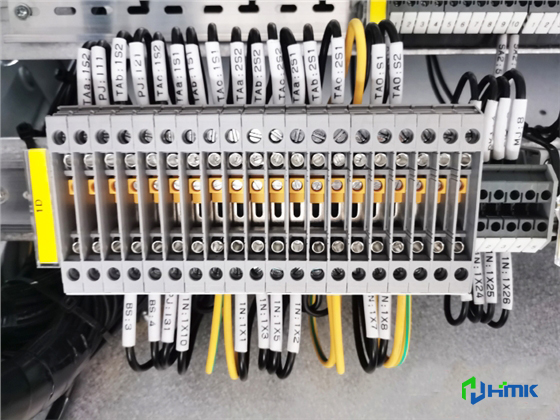

1、端子排或者用电设备大小不一，排列参差不齐时，号码管应相互对齐，排列成行。

2、导线在端子处单个独立接线时，号码管应紧靠端子一侧。

3、导线在端子或者用电设备上成排接线时，端子排或电器元件大小一致时，号码管应紧靠接线端子侧。

三、线号管的作用

1、端子排或者用电设备大小不一，排列参差不齐时，号码管应相互对齐，排列成行。

2、电气控制设备接线过程中需要套线号管，线号管上面会清楚的标明线号或者设备回路号，能够让电气维修人员在维修保养过程中快速准确的看明白这条线是从哪里来，要去哪里的。

3、正规的接线，线号管和图纸线号是一一对应的，并且完全配好电气柜所有的线都扎的很严实，如果没有线号管，会大大增加排查故障的难度和时间。

配电柜的线号管不仅要做到美观整齐，还要确保每个号码管正确标注，方便维护人员日常使用操作和维护检修。清晰明了的线号管是非常重要的，这要求每个二次接线员都要认真遵守的工艺标准。
